半導體sic干貨 | 碳化硅芯片關鍵裝備現狀及發展趨勢

2023-01-03 來源:譜析光晶



1 SiC 產業環節及關鍵裝備

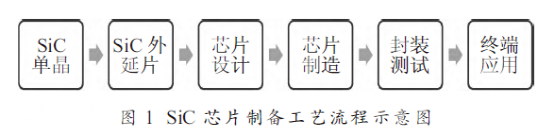

1.1 SiC 產業鏈環節SiC 器件產業鏈與傳統半導體類似,一般分為單晶襯底、外延、芯片、封裝、模組及應用環節, SiC 單晶襯底環節通常涉及到高純碳化硅粉體制備、單晶生長、晶體切割研磨和拋光等工序過程,完成向下游的襯底供貨。SiC 外延環節則比較單一,主要完成在襯底上進行外延層的制備,采用外延層厚度作為產品的不同系列供貨,不同厚度對應不同耐壓等級的器件規格,通常為 1 μm 對應100 V 左右。SiC 芯片制備環節負責芯片制造,涉及流程較長,以 IDM 模式較為普遍。SiC 器件封裝環節主要進行芯片固定、引線封裝,解決散熱和可靠性等問題,相對來講國內發展較為成熟,由此完成 SiC 器件的制備,下一步進入系統產品和應用環節,如1所示。









1.2 SiC 工藝及設備特點SiC 材料及芯片制備主要工藝為單晶生長、襯底切磨拋、外延生長、掩膜沉積、圖形化、刻蝕、注入、熱處理、金屬互連等工藝流程共涉及幾十種關鍵半導體裝備。由于 SiC 材料具備高硬度、高熔點、高密度等特性,在材料和芯片制備過程中,存在一些制造工藝的特殊性,如單晶采用物理氣相傳輸法(升華法),襯底切磨拋加工過程非常緩慢,外延生長所需溫度極高且工藝窗口很小,芯片制程工藝也需要高溫高能設備制備等。相比硅基功率器件工藝設備,由于 SiC 工藝的特殊性,傳統用于 Si 基功率器件制備的設備已不能滿足需求,需要增加一些專用的設備作為支撐,如材料制備中的碳化硅單晶生長爐、金剛線多線切割機設備,芯片制程中的高溫高能離子注入、退火激活、柵氧制備等設備。在圖形化、刻蝕、化學掩膜沉積、金屬鍍膜等工藝段,只需在現有設備上調整參數,基本上可以兼容適用。因此,產業上需要將 Si 基功率器件生產線轉換成 SiC 器件生產線,往往只需要增加一些專用設備就可以完成生產線設備平臺的轉型。各工藝環節關鍵設備如表 1 所示。





1.3 SiC 工藝及裝備挑戰目前制約 SiC 大規模應用仍面臨著一些挑戰,一是價格成本方面,由于 SiC 制備困難,材料相對昂貴;二是工藝技術方面,諸多工藝技術仍采用傳統技術,嚴重依賴于經驗參數,制備存在良率不高;三是裝備方面,在多個工藝環節,如溫度、能量、低損傷及多重耦合復雜惡劣的特殊工藝環境指標上對裝備要求極高,裝備針對 SiC 制備的成熟度水平仍不夠。特別在工藝設備方面,涉及到物理化學數學理論科學、一般工程技術和特種工程相關的多種科學技術和工程領域學科范圍,需要打破傳統設備很多使用極限,才能快速將 SiC 設備量產化,滿足高速發展產業的需求。




2 國內外碳化硅裝備發展狀況


2.1 SiC 單晶生長設備SiC 單晶生長主要有物理氣相運輸法、高溫化學氣相沉積法和溶液轉移法,如圖 2 所示。目前產業上主要以 PVT 方法為主,相比傳統溶液提拉法,SiC 由于 Si 的溶解度在液體中有限,不再能夠很輕松的長晶。采用 PVT 方法主要是將高純的SiC 粉末在高溫和極低真空下進行加熱升華,在頂部籽晶上凝結成固定取向晶格結構的單晶,這種方法目前發展較為成熟,但生產較為緩慢,產能有限。幾種單晶生長方法比較如表 2 所示。

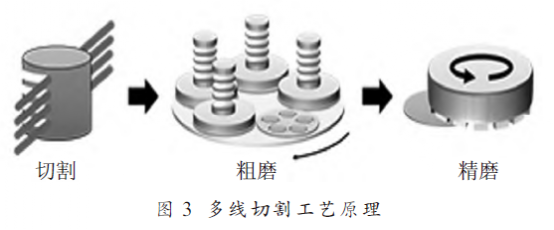

采用物理氣相運輸法,國際上已經可以批量生產 150 mm(6 英寸)單晶,200 mm(8 英寸)已經出現樣品,國內方面 100 mm(4 英寸)單晶已經商業化, 150 mm(6 英寸)也快速成為主流,相關廠家已開始進行 200 mm(8 英寸)的研制探索工作。隨著材料技術研究深入,SiC 單晶生長爐設備工藝性能進一步成熟,后續在能耗、更快生長速率、更大生長尺寸和更厚生長長度是設備的提升目標。2.2 SiC 襯底加工設備單晶生長后,需要對晶體進行切磨拋,當前有兩種工藝方式:一是采用金剛線多線切割機切割后在進行研磨,如圖 3 所示。另外一種采用激光輻照剝離技術后進行表面處理,如圖 4 所示。多線切割工藝方式是目前最常用的方式,采用金剛砂線在切削液下進行線切割,碳化硅材料質地堅硬易碎,需要經過數小時緩慢完成加工,然后采用研磨處理表面凹槽和印痕;激光輻照剝離技術是采用激光輻照技術,將激光聚焦在 SiC 晶體內部,通過反復重復吸收,使晶體特定位置的Si-C 化學鍵斷裂,并形成晶圓分離基點的一層。

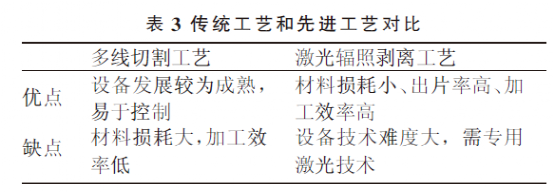

金剛線多線切割機和研磨機發展較為成熟,但由于碳化硅硬度特別大、切割特別慢,以及金剛線一般具備 100~200 μm 的線徑,所以切割時,一般每片伴隨 200 μm 的材料損耗;采用激光輻照技術的剝離方式,它是將激光輻照到晶體內部,通過反復的吸收,在晶體內部特定位置形成斷層面,以此為基點將晶圓片剝離下來,這種方法不會帶來任何材料損耗,國外采用 40 mm 長,150 mm單晶進行生產統計,生產厚度為 350 μm 的晶圓襯底,24 小時連續生產計算,3 個單晶棒可出片284 片,相比多線切割的 183 片出片率提升 46%;同樣連續并行生產,10 000 片的生產時間從 273天降低到 104 天,生產效率提升 1 倍。




國內的多線切割機、研磨機設備在藍寶石、半導體等方面發展較為成熟,可以很快轉型到碳化硅領域,基本可以滿足生產需求;在激光輻照剝離工藝方面,國內外已經具備生產機型,但需要大規模應用驗證,積累生產可信數據。

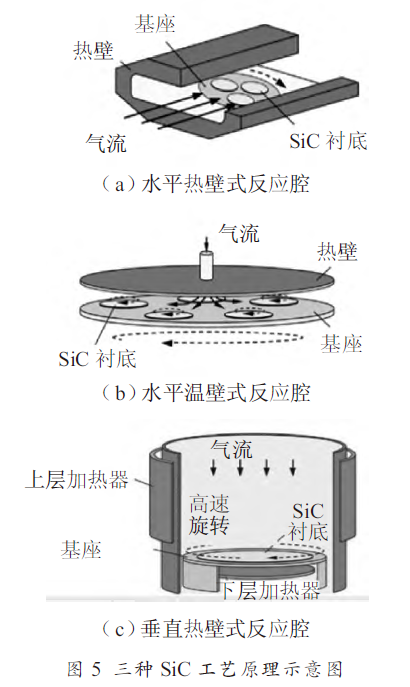

2.3 SiC 外延生長設備SiC 芯片一般首先在 4H-SiC 襯底上再生長一層高質量低缺陷的 4H-SiC 外延層,其厚度決定器件的耐壓強度,制備設備為 SiC 外延生長爐,該工藝生長溫度需要達到最高 1 700 ℃,還涉及到多種復雜氣氛環境,這對設備結構設計和控制帶來很大的挑戰。設備一般采用水平熱壁式反應腔、水平溫壁式反應腔和垂直熱壁式反應腔 3 種設備結構原理形式,如圖 5 所示。



3 種結構形式從當前應用情況來看,各具自身特點,分別在不同的應用需求下占據著一定的市場份額。采用水平熱壁單片反應腔結構特點是具有超快生長速率、質量與均勻性得到兼顧,設備操作維護簡單,大生產應用成熟,由于單片式及經常需要維護,生產效率較低;水平溫壁式反應腔一般采用 6(片)×100 mm(4 英寸)或 8(片)× 150 mm(6 英寸)托盤結構形式,在產能方面大大提升了設備的生產效率,但多片一致性控制存在困難,生產良率仍是面臨的最大難題;采用垂直熱壁式反應室結構的設備結構復雜,生產外延片質量缺陷控制極佳,需要極其豐富的設備維護和使用經驗。隨著產業不斷發展,這 3 種設備進行結構形式上的迭代優化升級,設備配置將越來越完善,在匹配不同厚度、缺陷要求的外延片規格發揮重要的作用。幾種外延工藝設備優缺點對比如表 4 所示。



2018 年國內推出 100 mm 多片式的工程樣機,單批次通過器件驗證,良品率達到 75%~85%,穩定性和可靠性還需進一步優化提升;隨著國內150 mm 襯底進一步成熟以及外延片國產化的強烈市場需求,國內多家單位已經推出 150 mm SiC 外延生長爐生產樣機,外延產業環節國內產業正逐步放量。2.4 SiC 芯片制程設備SiC 功率芯片的制造工藝流程基本與 Si 基功率器件類似,需要經過清洗、光刻、沉積、注入、退火、氧化、鈍化隔離、金屬化等工藝流程。在工藝設備方面,主要涉及清洗機、光刻機、刻蝕設備、 LPCVD、蒸鍍等常規設備以及高溫高能離子注入機、高溫退火爐、高溫氧化爐等特殊專用設備。2.4.1 SiC 高溫高能離子注入機SiC 材料硬度大、晶格穩定性好,離子注入需要較高的能量將離子注入到足夠的深度,同時需要進行晶圓片加熱,避免 SiC 晶格損傷和雜晶的產生。在 SiC 生產線中,高溫高能離子注入設備是衡量生產線是否具備 SiC 芯片制造能力的一個標志;當前應用較為主流的設備主要有 M56700-2/UM、IH-860D/PSIC 和 IMPHEAT 等機型。2.4.2 SiC 高溫退火設備SiC 注入完成后,需要采用退火方式進行離子激活和晶格損傷處理。有 2 種方式可以實現:一是采用高溫爐加熱退火方式;另一種采用激光退火方式,與激光退火方式相比,采用高溫加熱爐進行退火工藝發展更加成熟。退火工藝需要在 1 600~1 900 ℃通過快速升溫且保持一段時間,晶圓片在碳膜覆蓋下完成激活工藝。設備需要最高溫度達 2000 ℃,恒溫區均勻性≤±5 ℃的半導體爐管設備。SiC 高溫退火國內應用較為成熟的設備有R2120-3/UM、Activator 150、Aile SiC-200 等。2.4.3 SiC 高溫氧化設備SiC 柵氧制備產業上常規采用高溫熱氧化工藝在 SiC 表面高溫生產一層 SiO2 層,再通過在氮氧氣氛退火鈍化,以減少柵氧層的界面態缺陷。SiC 氧化溫度通常在 1300~1400 ℃下進行,伴隨氧氣、二氯乙烯(DCE)、一氧化氮等復雜氣氛環境,常規的石英管式爐已不能滿足適用,現主流方式采用專用的加熱爐體設計,配套高純碳化硅材料工藝爐管,實現具有高溫高潔凈耐腐蝕反應腔的 SiC 高溫氧化爐設計。SiC 高溫氧化國內應用較為成熟的設備有 Ox-idSiC-650、M5014-3/UM 和 Oxidation 150 等。在圖形化、刻蝕、金屬化等工藝設備方面,多個成熟的 Si 工藝已成功轉移到 SiC。然而碳化硅材料特性需要開發特定的工藝,其參數必須優化和調整,在設備方面只需做微小的改動或定制功能開發。
